Комбайн проходческий 1ГПКС

Проходческий комбайн 1ГПКС предназначен для механизации отбойки и погрузки горной массы при проведении горизонтальных и наклонных горных выработок по углю и породе.

Технические характеристики

Комбайн с гидроприводом хода может выпускаться в следующих исполнениях:

1ГПКС-00 / 1ГПКС-05 - комбайн предназначен для проведения горизонтальных и наклонных выработок с углом наклона +12o;

1ГПКС-01 / 1ГПКС-06 - комбайн в комплекте с ленточным перегружателем колесного типа предназначен для проведения горизонтальных и наклонных выработок с углом наклона до +12o;

1ГПКС-02 / 1ГПКС-07 - комбайн, оснащённый устройствами для удержания комбайна на уклонах, предназначен для проведения горизонтальных и наклонных выработок с углом наклона до + 20o (по восстанию);

1ГПКС-03 / 1ГПКС-08 - комбайн, оснащённый устройствами для удержания комбайна на уклонах, предназначен для проведения горизонтальных и наклонных выработок с углом наклона до - 25o (по падению);

1ГПКС-04 / 1ГПКС-09 - комбайн в комплекте с ленточным перегружателем мостового типа предназначен для проведения горизонтальных и наклонных выработок с углом наклона +12o;

1ГПКС-00 - 1ГПКС-04 - исполнения комбайнов с ручным управлением;

1ГПКС-05 - 1ГПКС-09 - исполнения комбайнов с дистанционным управлением

Наименование характеристики 1ГПКС-00, 1ГПКС-05 1ГПКС-01, 1ГПКС-06 1ГПКС-02, 1ГПКС-07 1ГПКС-03, 1ГПКС-08 1ГПКС-04, 1ГПКС-09
Производительность, не менее:
по углю и породе σ сж ≤ 20 МПа, м3/мин 1,42 1,42 1,42 0,44 1,42
по породе прочностью σ сж=70 МПа, м3/мин
0,26 0,26 0,26 0,1 0,26
Верхний предел прочности разрушаемых пород, МПа 70
Форма сечений выработок любая, кроме круглой
Сечение проводимых выработок, м2 7-17
Размеры выработки вчерне:
Высота, м 2,3-4,05
ширина, м (с одной установки) 2,6-4,7

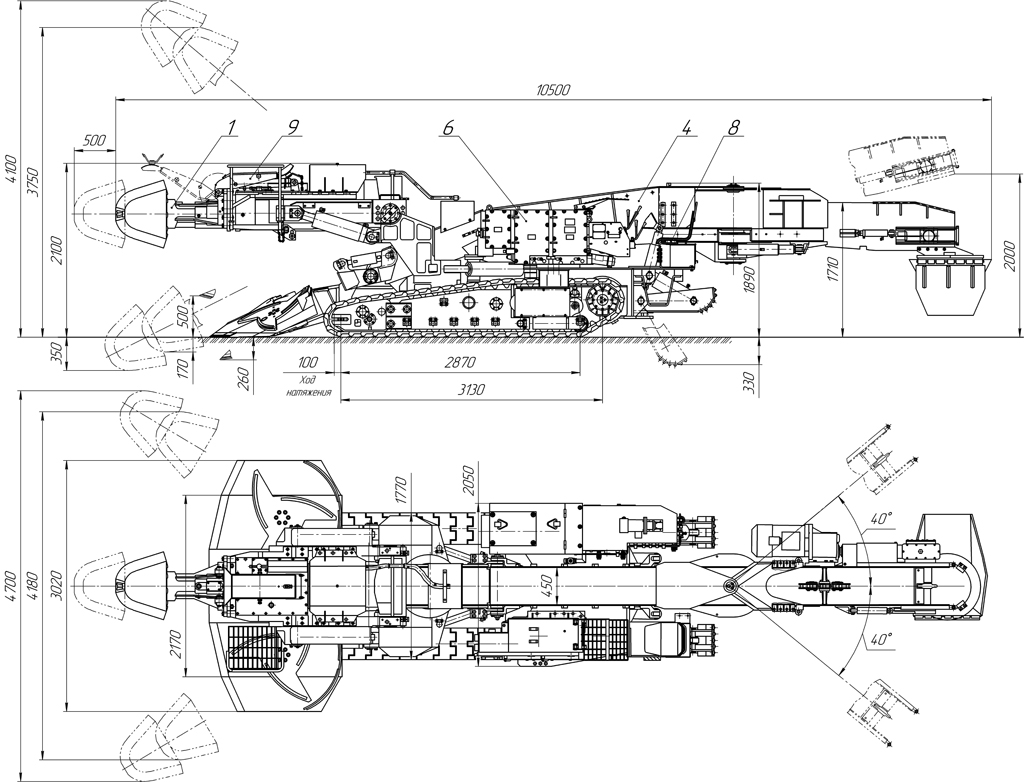

Габаритные размеры в транспортном положении, мм, не более:
длина 10500 10500 10500 10500 10500
ширина 2000 2000 2000 2000 2000
ширина по барабанам тягового предохранительного устройства - - 2230 2230 -
высота 2100 2100 2100 2100 2100
Масса комбайна, т 26 26 27 28 26
Масса перегружателя, т 2,45 2,85
Исполнительный орган телескопическая стрела с продольно-осевой коронкой
Мощность эл.двигателя, кВт 55
Режущий инструмент ПС1-12
Величина телескопической раздвижки, мм, не менее 500
Погрузочный орган питатель с нагребающими лапами или звездами
Ширина стола питателя, мм 3020
Ходовая часть гидропривод хода
Скорость передвижения, м/мин 2,6; 4
Ширина траков гусеничной цепи, мм 380
Клиренс, мм 150
Удельное давление на почву, МПа, не более 0,09
Давление в гидросистеме, МПа 16
Электрооборудование взрывозащищенное
Напряжение питания, В 660 или 1140
Суммарная мощность эл.двигателей, установленных на комбайне, КВт 100,5
Система пылеподавления с подачей воды в зону разрушения
