Центробежные насосы консольного типа (углесосы) предназначены для перекачивания химически нейтральной гидросмеси с отношением твердой и жидкой фаз по массе не более Т:Ж = 1:3 и температурой до 50oС. Насосы могут применяться для транспортировки угля, шлака и других сыпучих материалов на гидрошахтах и обогатительных фабриках, в карьерах и рудниках, на цементных и сахарных заводах и т.д. Максимальный размер твердых частей до 100 мм. Сертификат соответствия N РОСС RU.0001.11МШ05
(орган по сертификации)
№ 4976653
Негосударственный фонд "Межотраслевой орган сертификации "Сертиум"
Россия, 117910, Москва, Ленинский проспект, 29
т. 955-45-50 Продукция: углесосы Углесос У900-90 и электроуглесосный агрегат на его основе
ТУ 24.08.1384-85 Углесос 12У6 и электроуглесосный агрегат на его основе
ТУ 24.08.1144-79 Углесос У450-120 и электроуглесосный агрегат на его основе
ТУ 24.08.1598-89 Углесос 14УВ6 и электроуглесосный агрегат на его основе
ТУ 24.08.1057-77 Насосы и углесосы центробежные консольные У450-120, У900-90, ЦНК900-90, 12У6, ЦНК450-120Область применения Насосы ЦНК 900-90, ЦНК 450-120 и углесосы У450-120, У900-90, 12У6 предназначены для перекачивания химически нейтральных гидросмесей pH=6-8 с температурой до 50°C, с отношением твердой и жидкой фаз по массе не более Т:Ж=1:3. Размером твердых частиц не более:
для У450-120 | - 70 мм |
для ЦНК900-90 | - 90 мм |
для У900-90 | - 90 мм |
для 12У6 | - 100 мм |
для ЦНК150-120 | - 70 мм |
Технические характеристики
Марка | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность, потребляемая насосом, кВт | КПД насоса, %, не менее | Допускаемый кавитационный запас, м, не более |
У450-120 | 450 | 120 | 1485 | 245 | 60 | 7,3 |
У900-90 | 900 | 90 | 315 | 68 | 5,5 |
*ЦНК 900-90 | 900 | 90 | 315 | 68 | 5,5 |
12У6 | 900 | 195 | 797 | 60 | 5,9 |
ЦНК 450-120 | 450 | 120 | 245 | 58 | 7,3 |

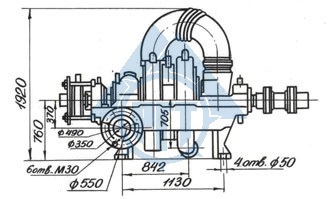

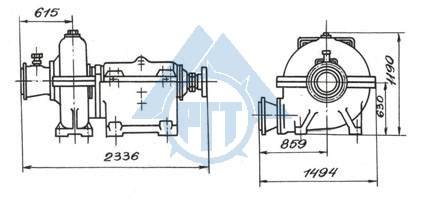

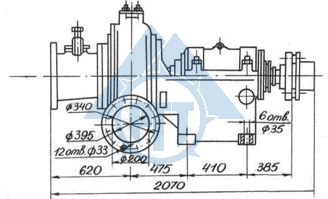

* Насос ЦНК900-90 отличается от углесоса У900-90 повышенной надежностью, т.к. детали проточной части выполнены из износостойкого сплава, а сама конструкция - в двухкорпусном варианте. У900-90Image: 9.bmp Image: 9-1.bmp У450-120Image: 9-2.bmp Image: 9-3.bmp ЦНК 900-90 (ЦНК 450-120)Image: 9-4.bmp 12У6Image: 9-5.bmp Углесос центробежный двухступенчатый 14УВ6Область применения 14В6 предназначен для перекачивания химически нейтральных гидросмесей ph=6-8 с температурой до 40 °C с отношением твердой и жидкой фаз по массе Т:Ж=1:3, с размером твердых частиц не более 100 мм. Технические характеристики
Марка | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность, потребляемая насосом, кВт | КПД насоса, %, не менее | Допускаемый кавитационный запас, м, не более | Допускаемый подпор, м, не более | Масса, кг |
14УВ6 | 900 | 320 | 1485 | 1310 | 60 | 6,4 | 85 | 5730 |

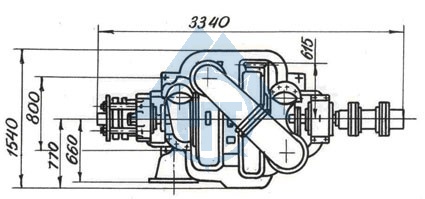

Image: 9-6.bmp Image: 9-7.bmp
