Насос ЦНС 500-160... 880
|
Область применения Насосы ЦНС 500-160... 880 предназначены для перекачивания воды с водородным показателем pH = 7-8,5, температурой от 1 до 45 °C с содержанием механических примесей не более 0,5% по массе, размером твердых частиц не более 0,2 мм.
Заводом освоено специальное исполнение насосов для последовательной схемы работы ("насос в насос") с допускаемым давлением на входе до 64 кг/см2 и конечным давлением на выходе до 160 кг/см2. Обозначение исполнения ЦНС 500-160... 880-1.
Технические характеристики
Марка | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность, потр-я насосом, кВт | КПД насоса, %, не менее | Допускаемый кавитационный запас, м, не более |
ЦНС 500-160 | 500 | 160 | 1475 | 307 | 71 | 5 |
ЦНС 500-240 | 240 | 461 |
ЦНС 500-320 | 320 | 614 |
ЦНС 500-400 | 400 | 767 |
ЦНС 500-480 | 480 | 921 |
ЦНС 500-560 | 560 | 1074 |
ЦНС 500-640 | 640 | 1228 |
ЦНС 500-720 | 720 | 1381 |
ЦНС 500-800 | 800 | 1534 |
ЦНС 500-880 | 880 | 1688 |
ЦНС 500-1000* | 1000 | 1960 |
* По требованию заказчика может быть изготовлен насос ЦНС 500-1000

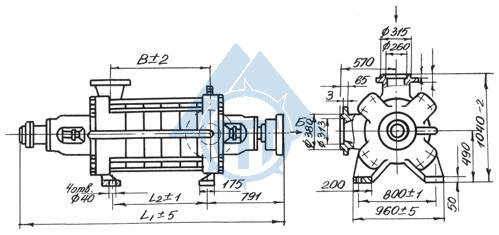

Габаритные размеры:
Марка | ЦНС 500-160 | ЦНС 500-240 | ЦНС 500-320 | ЦНС 500-400 | ЦНС 500-480 | ЦНС 500-560 | ЦНС 500-640 | ЦНС 500-720 | ЦНС 500-800 | ЦНС 500-880 | ЦНС 500-1000* |
L1 | 1795 | 1940 | 2065 | 2230 | 2375 | 2520 | 2665 | 2810 | 2955 | 3100 | 3245 |
L2 | 169 | 314 | 459 | 604 | 749 | 894 | 1039 | 1184 | 1329 | 1474 | 1610 |
B | 373 | 518 | 663 | 808 | 953 | 1098 | 1243 | 1388 | 1533 | 1678 | 1823 |
Масса, кг | 2295 | 2615 | 2935 | 3255 | 3614 | 3964 | 4314 | 4664 | 5014 | 5364 | 5714 |
Марка | L1 | L2 | B1 | B2 | H1 | H2 | Масса, кг |
ЦНСА 500-160 | 373 | 3645 | 485 | 758 | 736 | 1316 | 5494 |
ЦНСА 500-240 | 516 | 3700 | 560 | 365 | 846 | 1526 | 6539 |
ЦНСА 500-320 | 683 | 3965 | 560 | 906 | 846 | 1566 | 7517 |
ЦНСА 500-400 | 808 | 4290 | 642 | 947 | 846 | 1606 | 8760 |
ЦНСА 500-480 | 953 | 4435 | 642 | 947 | 846 | 1606 | 9117 |
ЦНСА 500-560 | 1098 | 4779 | 720 | 1030 | 916 | 1776 | 11918 |
ЦНСА 500-640 | 1243 | 5054 | 720 | 1030 | 916 | 1776 | 12886 |
ЦНСА 500-720 | 1388 | 5199 | 720 | 720 | 916 | 1776 | 13242 |
ЦНСА 500-800 | 1533 | 6019 | 600 | 1095 | 900 | 2390 | 14592 |
ЦНСА 500-880 | 1678 | 6164 | 800 | 1095 | 900 | 2390 | 15208 |
