Насосы ЦНС(Г,Н,М) 180-500, 300-650
ЦНС 180-500... 900, ЦНСГ 180-500... 900, ЦНС 180-500... 900-1, ЦНС 300-650... 1040 Область применения Насосы ЦНС 180-500... 900, ЦНСГ 180-500... 900, ЦНС 180-500... 900-1, ЦНС 300-650... 1040 предназначены для перекачивания нейтральных вод с водородным показателем pH = 7-8,5, температурой от 1 до 45 °C с содержанием механических примесей не более 0,2% по массе, размером твердых частиц не более 0,2 мм микротвердостью не более 1,47 ГПа в системах главного водоотлива угольных шахт.
Насосы ЦНСГ 180-500... 900 предназначены для перекачивания нейтральных вод с водородным показателем pH = 7-8,5, температурой от 1 до 45 °C с содержанием механических примесей не более 0,2% по массе, размером твердых частиц не более 0,2 мм микротвердостью не более 1,47 ГПа в системах главного водоотлива угольных шахт. Насосы ЦНСГ 180-500... 900 комплектуются защитным кожухом.
Для насосов ЦНСГ 180-500... 900 давление на входе должно быть не менее 0,1 МПа (1 кгс/см2) при температуре воды 105 °C.
Для насосов ЦНС, ЦНСГ давление на входе должно быть не более 0,3 МПа (3 кгс/см2).
Насосы могут применяться и в других отраслях народного хозяйства.
Технические характеристики
Технические характеристики
Марка | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность, потр-я насосом, кВт | КПД насоса, %, не менее | Допускаемый кавитационный запас, м, не более |
ЦНС 180-500-1 ЦНС 180-500 ЦНСГ 180-500 | 180 | 500 | 2950 | 340 | 72 | 5 |
ЦНС 180-600-1 ЦНС 180-600 ЦНСГ 180-600 | 600 | 408 |
ЦНС 180-700-1 ЦНС 180-700 ЦНСГ 180-700 | 700 | 477 |
ЦНС 180-800-1 ЦНС 180-800 ЦНСГ 180-800 | 800 | 545 |
ЦНС 180-900-1 ЦНС 180-900 ЦНСГ 180-900 | 900 | 613 |
ЦНС 300-650 | 300 | 650 | 690 | 77 | 12 |
ЦНС 300-780 | 780 | 828 |
ЦНС 300-910 | 910 | 966 |
ЦНС 300-1040 | 104000 | 1104 |

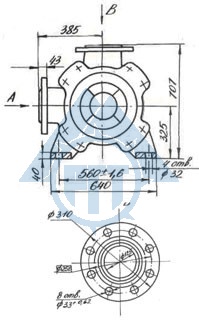

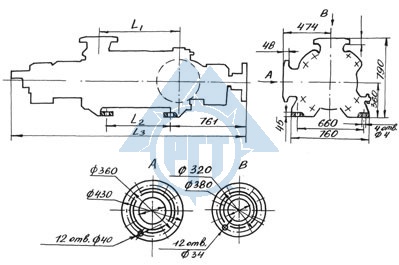

Габаритные размеры:
Марка | ЦНС 180-500 ЦНСГ 180-500 ЦНС 180-500-1 | ЦНС 180-600 ЦНСГ 180-600 ЦНС 180-600-1 | ЦНС 180-700 ЦНСГ 180-700 ЦНС 180-700-1 | ЦНС 180-800 ЦНСГ 180-800 ЦНС 180-800-1 | ЦНС 180-900 ЦНСГ 180-900 ЦНС 180-900-1 |
L1 | 1510 (1495) | 1613 (1600) | 1720 (1495) | 1825 (1810) | 1930 (1915) |
L2 | 423 (425) | 528 (530) | 633 (635) | 738 (740) | 843 (845) |
L3 | 583 (583) | 688 (688) | 793 (793) | 898 (898) | 1003 (1003) |
Масса, кг | 1180 (1040) | 1280 (1117) | 1380 (1185) | 1480 (1253) | 1580 (1321) |
Марка | ЦНС 300-650 | ЦНС 300-780 | ЦНС 300-910 | ЦНС 300-1040 |
L1 | 696 | 821 | 946 | 1071 |
L2 | 506 | 631 | 756 | 881 |
L3 | 2195 | 2305 | 2445 | 2570 |
Масса, кг | 1830 | 1960 | 2090 | 2220 |

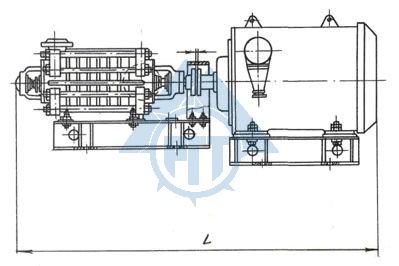

Марка | Размеры, мм | Масса, кг |
L | B1 | В2 | H |
ЦНСА 180-500 ЦНСГА 180-500 (ЦНСА 180-500-1) | 3273 | 450 | 650 | 1280 | 3367 |
ЦНСА 180-600 ЦНСГА 180-600 (ЦНСА 180-600-1) | 3376 | 450 | 650 | 1280 | 3471 |
ЦНСА 180-700 ЦНСГА 180-700 (ЦНСА 180-700-1) | 3618 4168 | 500 715 | 710 795 | 1400 1355 | 4326 5907 |
ЦНСА 180-800 ЦНСГА 180-800 (ЦНСА 180-800-1) | 3723 4000 | 500 625 | 710 1005 | 1400 1510 | 4431 7967 |
ЦНСА 180-900 ЦНСГА 180-900 (ЦНСА 180-900-1) | 3903 4105 | 500 625 | 710 1005 | 1400 1510 | 4706 8072 |
Image: 4-5.bmp

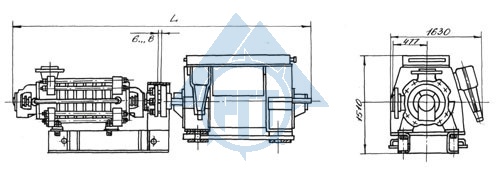

Марка | Размеры, мм | Масса, кг |
L | B | H |
ЦНСА 300-650 | 4370 | 1630 | 1510 | 9811 |
ЦНСА 300-780 | 4643 | 10718 |
ЦНСА 300-910 | 4878 | 11514 |
ЦНСА 300-1040 | 5003 | 11684 |
